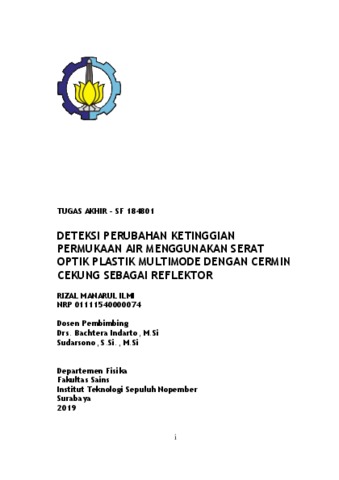

Ilmi, Rizal Manarul (2019) Deteksi Perubahan Ketinggian Permukaan Air Menggunakan Serat Optik Plastik Multimode Dengan Cermin Cekung Sebagai Reflektor. Other thesis, Institut Teknologi Sepuluh Nopember.
Preview |
Text
1115100074-Undergraduate_Theses.pdf Download (1MB) | Preview |
Abstract
Perkembangan teknologi yang mulai banyak mengembangkan sistem berbasis optik mendorong manusia untuk lebih berinovasi dalam pengembangan serat optik. Salah satu pengembangan tersebut yaitu penggunaan serat optik sebagai sensor ketinggian permukaan cairan. Penelitian ini melakukan perancangan suatu sistem yang digunakan sebagai sensor ketinggian dengan menggunakan cermin cekung sebagai reflektor. Sistem ini dinilai memiliki beberapa keuntungan dibandingkan dengan sistem lainnya. Cermin cekung digunakan sebagai media pemantul cahaya yang datang dari serat optik menuju ke bagian ujung serat optik lain dengan cladding asli yang sudah dikupas serta diganti oleh air dan udara. Bagian serat optik yang dikupas digunakan sebagai probe sensing. Pada penelitian ini dilakukan deteksi perubahan ketinggian permukaan cairan berupa air murni (akuades). Perubahan ketinggian air akan memberikan perubahan daerah serat optik yang tertutup air sebagai cladding. Pengujian ini menggunakan data berupa nilai intensitas dalam satuan au. Melalui hasil pengujian yang telah didapatkan, pengujian menunjukkan bahwa terdapat hubungan yang berbanding lurus antara perubahan ketinggian permukaan air dengan perubahan intensitas. Perubahan intensitas rata-rata terdeteksi setiap 6 cm untuk kenaikan ketinggian cairan dan 9 cm untuk penurunan ketinggian cairan.
====================================================================================================================================
Technological developments that began to develop many optical-based systems encouraged people to be more innovative in developing fiber optics. One such development is the use of optical fiber as a liquid surface height sensor. This study designs a system that is used as a height sensor by using a concave mirror as a reflector. This system is considered to have several advantages compared to other systems. Concave mirrors are used as reflective media coming from optical fibers to the ends of other optical fibers with original cladding that has been peeled and replaced by water and air. The shelled part of the optical fiber was used as a sensing probe. In this study the detection of changes in the surface height of the liquid in the form of pure water (aquades) was carried out. Changes in water level will change the optical fiber area covered with water as a cladding. This test uses data in the form of intensity values in au units. Through the results of tests that have been obtained, testing shows that there is a relationship that is directly proportional to the change in water level with changes in intensity. Changes in average intensity are detected every 6 cm to increase the height of the liquid and 9 cm to decrease the height of the liquid
| Item Type: | Thesis (Other) |
|---|---|
| Uncontrolled Keywords: | Cermin Cekung, Cladding, Intensitas Cahaya, Ketinggian Permukaan |
| Subjects: | Q Science > QC Physics > QC448 Fiber optics. |
| Divisions: | Faculty of Natural Science > Physics > 45201-(S1) Undergraduate Thesis |
| Depositing User: | Rizal Manarul Ilmi |
| Date Deposited: | 10 Aug 2026 02:40 |
| Last Modified: | 10 Aug 2026 02:40 |
| URI: | http://repository.its.ac.id/id/eprint/65067 |
