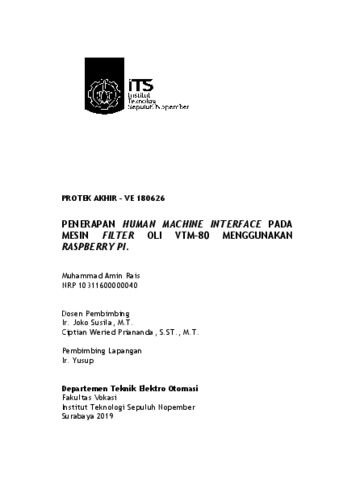

Rais, Muhammad Amin (2019) Penerapan Human Machine Interface Pada Mesin Filter Oli VTM-80 Menggunakan Raspberry PI. Diploma thesis, Institut Teknologi Sepuluh Nopember.
Preview |
Text
10311600000040-Diploma.pdf Download (4MB) | Preview |
Abstract
Di era industri sekarang ini, sebagian besar produksinya dilakukan oleh mesin. Agar mesin-mesin tersebut dapat dioperasikan oleh manusia, maka dibutuhkan penghubung yang mengartikan bahasa mesin tersebut pada tampilan yang dapat dipahami oleh manusia yang disebut HMI atau Human Machine Interface. HMI ini bertujuan untuk memudahkan operator dalam menggunakan mesin tersebut. Seperti pada mesin filter oli VTM-80. Perancangan HMI dari mesin filter oli hidrolik dengan menggunakan sistem vakum ini menggunakan Raspberry Pi dan LCD layar sentuh sebagai komponen utamanya. HMI ini berisikan gambaran dari kondisi plant VTM-80 tersebut, kontol untuk memulai dan menghentikan sistem serta nilai aktual pembacaan-pembacaan didalam plant VTM-80. HMI yang telah dibuat dilakukan pengujian terhadap pembacaan kondisi ON/OFF komponen-kompnen plant pembacaan nilai aktual kadar air dan temperatur, dan dapat menampilkan perubahan-perubahan tersebut pada LCD. Pembacaan nilai aktual kadar air dan temperatur dilakukan melalui program kontrol otomatis dengan rata rata error sebasar 1,46% untuk pembacaan temperatur dan 5.0% untuk pembacaan temperatur.
===================================================================================================================================
In the current industrial era, most of the production is done by machines. In order for these machines to be operated by humans, a link is needed that defines the language of the machine on a display that can be understood by humans called HMI or Human Machine Interface. This HMI aims to make it easier for operators to use the machine. Like in the oil filtering machine VTM-80. Design of the HMI from the engine Hydraulic oil filter using this vacuum system uses the Raspberry Pi and LCD touch screen as its main components. This HMI contains an overview of the condition of the VTM-80 plant, the dick to start and stop the system and the actual value of readings in the plant. HMI that has been made is tested to read the condition of ON / OFF components of the plant reading the actual value of the water content and temperature, and can display these changes on the LCD. The reading of the actual water content and temperature is done through an automatic control program with an average error of 1.46% for temperature readings and 5.0% for temperature readings.
| Item Type: | Thesis (Diploma) |
|---|---|
| Uncontrolled Keywords: | VTM-80, Human Machine Interface, Bahasa Pemograman Python |
| Subjects: | T Technology > TK Electrical engineering. Electronics Nuclear engineering > TK5105.546 Computer algorithms T Technology > TK Electrical engineering. Electronics Nuclear engineering > TK7871.674 Detectors. Sensors |
| Divisions: | Faculty of Vocational > 36304-Automation Electronic Engineering |
| Depositing User: | Muhammad Amin Rais |
| Date Deposited: | 10 Aug 2026 03:16 |
| Last Modified: | 10 Aug 2026 03:16 |
| URI: | http://repository.its.ac.id/id/eprint/69838 |
