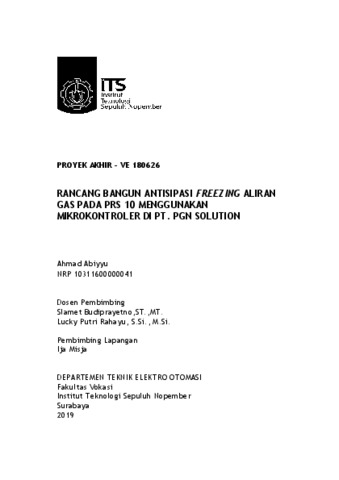

Abiyyu, Ahmad (2019) Rancang Banngun Antisipasi Freezing Aliran Gas Pada PRS10 Menggunakan Mikrokontroler di PT. PGN Solution. Diploma thesis, Institut Teknologi Sepuluh Nopember.
Preview |
Text
10311600000041_ahmad abiyyu.pdf Download (2MB) | Preview |
Abstract
Pada pemasangan PRS10 di lokasi konsumen, gas bertekanan tinggi diturunkan dua tahap dengan menggunakan dua regulator yang menjadi satu kesatuan dalam PRS. Tahap pertama dari tekanan 200 BarG diturunkan menjadi maksimal 40 BarG, kemudian tahap kedua dari tekanan 40 BarG diturunkan sesuai dengan tekanan yang dibutuhkan oleh konsumen yang berkisar antara 1 - 4 BarG sesuai dengan kebutuhan Perbedaan penurunan tekanan yang besar dari keluaran CNG Cradle menimbulkan terjadinya bunga es pada regulator yang disebut freezing. Adanya bunga es pada regulator menyebabkan kinerja regulator tidak maksimal bahkan dapat mengakibatkan aliran gas terhenti (blocking). Pada alat kontrol suhu ini difokuskan pada implemntasi pengontrolan suhu pada regulator dan penggunaan efek peltier dengan menggunakan Sensor LM35 dan peltier sebagai thermoelectric yang digunakan sebagai pemanas untuk mencegah pembekuan dari regulator Sebelum terjadi pembekuan, relay akan menyala setelah suhu terendah untuk mengaktifkan relay di setting terlebih dahulu menggunakan keypad. Hasil dari Proyek Akhir ini adalah dapat mengontrol suhu pemanas yang dimana sensor suhu LM35 telah dilakukan kalibrasi dan perbandingan pengukuran dengan kesalahan pengukuran 10°C±0,56, sedangkan pada 25°C±0,24 dan 50°C±0,06. Pemanas akan menyala ketika suhu regulator mencapai 0°C - 10°C dan Pemanas akan mati ketika suhu regulator mencapai 25°C - 40°C.
====================================================================================================================================
In the installation of PRS10 at the consumer location, high-pressure gas is reduced by two stages by using two regulators which become a single entity in the PRS. The first stage of the pressure of 200 BarG is lowered to a maximum of 40 BarG, then the second stage of pressure 40 BarG is lowered according to the pressure required by consumers ranging from 1 to 4 BarG according to needs The difference pressure drop from CNG output on the regulator called freezing. The presence of an ice flower on the regulator causes the regulator's performance to not be maximal and can even result in a blocking of gas flow. In this tool, this temperature control is focused on the implementation of temperature control on the regulator and the use of peltier effects by using LM35 and peltier sensors as thermoelectric used as heaters to prevent freezing from regulators. Before freezing, the relay will turn on after the lowest temperature to activate the relay is set. first use the keypad. The results of this Final Project are able to control the temperature of the heater where the LM35 temperature sensor has been calibrated and the comparison of measurements with measurement errors is 10 ° C ± 0.56, while at 25 ° C ± 0.24 and 50 ° C ± 0.06. The heater will turn on when the regulator temperature reaches 0 ° C - 10 ° C and the Heater will turn off when the regulator temperature reaches 25 ° C - 40 ° C.
| Item Type: | Thesis (Diploma) |
|---|---|
| Uncontrolled Keywords: | PRS10, Mengontrol, Sensor Suhu LM35 |
| Subjects: | T Technology > TK Electrical engineering. Electronics Nuclear engineering > TK7871.674 Detectors. Sensors |
| Divisions: | Faculty of Vocational > 36304-Automation Electronic Engineering |
| Depositing User: | Abiyyu Ahmad |
| Date Deposited: | 10 Aug 2026 03:18 |
| Last Modified: | 10 Aug 2026 03:18 |
| URI: | http://repository.its.ac.id/id/eprint/69951 |
